Smart Home IoT Kit Lesson16: RFID Switching Door
OSOYOO Smart Home IoT Learning Kit with MEGA2560 でつくるSmart Home Lesson16。
Lesson16: RFID Switching Door
RFID.zipがライブラリとして必要。
からダウンロードしていつもの手順でインポート。
lesson16をアップロードしたがエラーが出たので、まずチュートリアルを実行。
https://osoyoo.com/2019/10/14/osoyoo-mega-iot-shield-rfid-tutorial/
テストでRFID Moduleの確認。
https://osoyoo.com/driver/smarthome/osoyoo-mega-iot-rfid.ino
いつものようにアップロード。
動かない・・・
LEDが赤い??
と思えば、RFIDカードをかざして番号が出るんですね。
かざせはOK。
16:32:26.824 -> Find the card!
16:32:26.824 -> The card's number is : 121,218,61,194,192
16:32:26.899 -> Not match!
で、Sketch書き換えてOK。
16:38:24.143 -> Find the card!
16:38:24.143 -> The card's number is : 121,218,61,194,192
16:38:24.178 -> This card match our record!
次は、smarthome-lesson16.ino
RFIDの番号を書き換え、WiFiを変更。今度は問題なくアップロード完了。

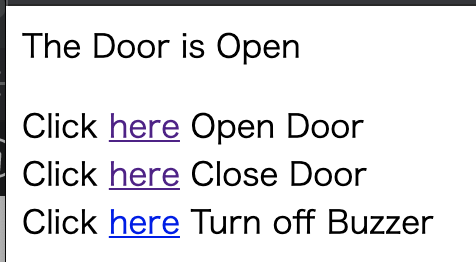

webも表示。
RFIDを近づけると
16:48:16.162 -> Find the card!
16:48:16.162 -> match
はでるが、何も動かない。
WebでClose Doorを押すとRed LEDが点灯し、
WebでOpen Doorを押すとGleen LEDが点灯。(Red LEDは消灯)
Close状態からRFIDをかざすとモータが動き、LEDもRedが光るようになった。
Turn Off Buzzerを押すと、モーターがぎこちなく動き続ける状態になり挙動がおかしい。
Buzzerがいつなるのかと思えば、別のRFID IDを近づけると鳴った。
ひとまずOK。
このSmart Home KitoはAmazonで買いました。
